本期研究了化學改性活性炭表面的應用效率。今天的研究目的是檢驗濃度為2000 mg.L -1的 氯化鈣溶液對連續吸附/反應循環中硝酸根離子從水溶液中吸附的影響。活性炭首先用氯化鈣進行化學處理，然后進行吸附過程。進行了9次吸附循環。吸附前后使用紫外可見分光光度法測定溶液中硝酸根離子的濃度。結果表明，用氯化鈣處理的活性炭在每個處理步驟的去除百分比顯著增加，在九個循環后達到溶液中硝酸鹽的去除率為 80% 以上。

　　這期活性炭主要去除的污染物：

　　氮化合物是當以不受控制的方式釋放到環境中時可能產生嚴重問題的污染物的實例，例如河流富營養化，水質惡化和對人類和動物健康的潛在風險。硝酸鹽是這些化合物之一，可能在胃腸道中轉化為亞硝酸鹽，因此可能對人類和動物健康造成嚴重問題。研究人員將硝酸鹽的幾種來源描述為水資源(地表和地下水)的污染源。大多數研究報告說，硝酸鹽的水污染主要與農業有關。由于其簡單性和易用性，活性炭吸附技術被認為是污水處理的可行替代方案。此外，該方法可以消除或減少水或廢水中不同類型的有機和無機污染物。因此，它在水污染控制中有廣泛的應用。

　　發現適合于去除特定陰離子的材料的選擇對于實現更好的離子去除速率是非常重要的。因此，提出了一種通過使用氯化鈣對活性炭表面進行化學改性，使活性炭吸附陰離子的方法。這種改性使得固體表面變得帶正電并且更易于吸附。結果表明，該技術效率達到80%以上。本文重點研究了氯化鈣表面改性的活性炭的再利用循環，應用于水溶液中硝酸鹽的去除。因此，本研究分析了氯化鈣連續應用于活性炭的吸附過程的效率。

　　活性炭的氯化鈣改性

　　在濃度為2000mg·L -1的 氯化鈣二水合物的溶液在第一次處理中與10g活性炭接觸1小時。通過過濾將固體與溶液分離，干燥24小時。在隨后的處理中，在吸附之前，使用30分鐘而不干燥的接觸時間。

　　活性炭的吸附測定和循環吸附/處理用濃度為10mg·L -1的 200mL硝酸鹽溶液中加入2g粒狀活性炭(1-2mm)進行吸附試驗。在25℃(±2℃)，pH6.0，吸附時間30分鐘的溫度下，使用搖動機在恒定攪拌下進行試驗。最后，過濾溶液，通過UV-VIS分光光度法(λ= 200nm)測定硝酸鹽的殘留濃度。

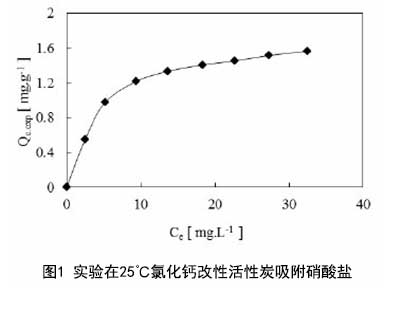

　　使用吸附等溫線表示在給定溫度下溶液中溶質和保留在吸附劑中的山梨酸之間的平衡。圖1中顯示了用氯化鈣處理的活性炭上硝酸鹽吸附的結果。最大試驗值Q ?硝酸的在活性炭上的與氯化鈣改性吸附2為1.57 mg.g -1，而對于未處理的活性炭的值低于0.2 mg.g -1。

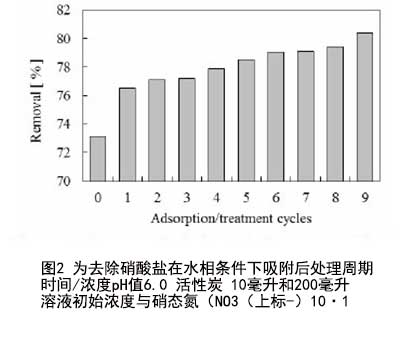

　　在圖2中顯示，在每次吸附/處理循環時，通過吸附除去硝酸鹽都會增加。在第九個周期結束時，觀察到80%的有效去除。

　　數據顯示，隨著氯化鈣的處理，活性炭的吸附量增加。該結果通過對吸附劑表面中硝酸鹽積累的分析證實，其最初為q max.exp= 0.76mg，g -1。在這種情況下，在第九個循環中硝酸鹽初始濃度相同時，積累量為q max.exp = 0.8 mg，g -1。該結果表明，在用CaCl 2 2000mg.L -1處理連續的步驟之后，隨著吸附過程，活性炭具有增加吸附劑表面上硝酸根離子累積的能力。

　　結果表明在本研究中提出的結果涉及氯化鈣應用于通過連續吸附/處理循環從水溶液吸附硝酸鹽中所用的活性炭的表面處理的潛力。根據實驗數據表明活性炭的吸附過程在每個新循環中達到更高的去除程度，表明通過氯化鈣改性處理可以改善活性炭吸附的能力。因此，在pH 6.0，用30分鐘的吸著時間和10 mg.L的硝酸鹽濃度-1，在反復吸附9次后硝酸鹽的去除率高達90%以上。
